ご使用にあたり注意点があります。
* 3Dデータの著作権は当方にあります。個人用あるいはおもちゃ病院のおもちゃ修理での使用は自由ですが、
商用としては使用を禁じます。
* 3D作図は、手元にある現物を実測して作成したものです。
* 使用しているおもちゃの部品を、再現するものではありません。
* 部品により、3D造形上の最小厚みの制約や、部品の強度不足を考慮し形状を変更したものもあります。
* 3D造形品の寸法や出来栄えには限界があり、熱溶解積層方式や光造形方式により、あるいは使用材料により異なります。
* 従いまして、寸法の調整やバリ・ひげなどの後加工は必要であり、ご自分でして下さい。
* 当3Dデータを使った造形品で、おもちゃに組立て後に不具合が生じましても、当方は一切責任を持ちません。
自己責任でご使用ください。
* なお当3Dデータでの造形依頼は、3Dプリンターや材料の関連で引き受けできません。データのみの公開とします。
1.ギア早見表
* この早見表は、不良になったギアと同じギアを探すため、ギアの外形寸法を目安として探します。
但し外径寸法は、モジュール*(歯数+2)で計算した値を示します。
* ファイル名をクリックすることで、ご自分のPCの「ダウンロードホルダー」にダウンロードされます。
* イラストをクリックすると、外観のイラストが表示されます。
2.3D部品一覧表
* おもちゃ名をクリックすると、おもちゃの外観写真が見られます。
* ファイル名をクリックすることで、ご自分のPCの「ダウンロードホルダー」にダウンロードされます。
* 寸法(単位はmm)は概略です。高さ以外の大きい寸法を、幅寸法としています。
** おもちゃの種類をクリックするとその表を表示します **
おもちゃの種類の選択
A.ギ ア
1 |
ステッチ
m0.5,54歯,高さ1.5+m0.5,9歯,高さ5 |
R/Cカー
m0.5,46歯,高さ3.4+m0.5,15歯,高さ12.3
|
円柱,高さ10+m0.5,44歯, 高さ1.5+m0.6_10歯 _高さ9+円柱,高さ3.5 |
ジョーゼン ダートマックスカム サンドエクスプローラー
m0.6,36歯,高さ3.5+m0.8,14歯,高さ5 |
すみっこぐらし
m0.5,40歯,高さ2+m0.5,8歯,高さ4 |
幅 28X奥行 28X高さ 5.5 |
幅 24X奥行 24X高さ 15.7 |
幅 23X奥行 23X高さ 20.5 |
幅 22.8X奥行 22.8 X高さ 8.5 |
幅 20X奥行 20X高さ 16.5 |
|
|
|
|
|
A_04 m0.5_T54_H1.5+m0.5 _T9_H5-gear.stl |
A_07 m0.5_T46_H3.4+m0.5 _T15_H12.3-gear.stl |
A_26 H10-cylinder+m0.5 _T44_H1.5+m0.6_T10 _H9-gear+H3.5-cylinder_uda.stl |
A_03 m0.6_T36_H3.5+m0.8_T14 _H5-gear.stl |
A_21 m0.5_T40_H2+m0.5 _T8_H4-gear.stl |
2 |
R/C スタントカー
m0.6,32歯,高さ1.8+m0.6,16歯,高さ3.4 |
R/Cカー
m0.6,32歯,高さ2+m0.6,10歯,高さ3 |
夢の子 ネルル
m0.5,38歯,高さ1.5+円柱, 高さ5+m0.5,9歯,高さ5 |
R/Cカー
m0.6,30歯,高さ2+m0.7 ,8歯,高さ7 |
m0.5,26歯,高さ1.5+m0.5_10歯_高さ3.5 |
幅 20.4X奥行 20.4 X高さ 5.2 |
幅 20.4X奥行 20.4 X高さ 5 |
幅 21X奥行 21X高さ 6 |
幅 19.2X奥行 19.2 X高さ 9 |
幅 17X奥行 17X高さ 9.5 |
|
|
|
|
|
A_06 m0.6_T32_H1.8+m0.6_T16 _H3.4-gear.stl |
A_09 m0.6_T32_H2+m0.6_10T _H3-gear.stl |
A_05 m0.5_T38_H1.5+H5 -cylinder+m0.5_10T_H5-gear.stl |
A_10 m0.6_T30_H2+m0.7_T8 _H7-gear.stl |
A_01 m0.5_T36_H4.5+m0.6 _T10_H6.6-gear.stl |
3 |
R/Cカー
m0.5,36歯,高さ4.5+m0.5,10歯,高さ6.5 |
R/Cカー
m0.5,36歯,高さ2+円板_高さ1+m0.6,10歯,高さ5 |
m0.5,32歯,高さ1.5+m0.8_8歯_高さ8.5 |
m0.5,26歯,高さ1.5+m0.5_10歯 _高さ3.5 |
R/Cカー
m0.5,22歯,高さ2+m0.5, 9歯,高さ3 |
幅 19X奥行 19X高さ 11 |
幅 19X奥行 19X高さ 8 |
幅 17X奥行 17X高さ 9.5 |
幅 14X奥行 14X高さ 5 |
幅 12X奥行 12X高さ 5 |
|
|
|
|
|
A_20 m0.5_T36_H4.5+m0.5 _T10_H6.5-gear.stl |
A_02 m0.5_T36_H2+H1-disk +m0.6_10T_H5-gear.stl |
A_25 m0.5_T32_H1.5+m0.8_T8 _H8-gear_uda.stl |
A_24 m0.5_T26_H1.5+m0.5_T10 _H3.5-gear_uda.stl |
A_08 m0.5_T22_H2+m0.5_T9 _H3-gear.stl |
4 |
R/Cカー
m0.8,19歯,高さ4 |
R/Cカー
円板,高さ1+m0.6,19歯, 高さ2.5+円板,高さ1 |
坂道ドライブ
m0.8,12歯,高さ4+円板, 高さ1 |
Mr. ポテトヘッド
m0.8,10歯,高さ3+円柱, 高さ2 |
m0.7,10歯,高さ5 |
幅 16.8X奥行 16.8 X高さ 4 |
幅 12.6X奥行 12.6 X高さ 4.5 |
幅 11.2X奥行 11.2 X高さ 5 |
幅 9.6X奥行 9.6X高さ 5 |
幅 8.4X奥行 8.4 X高さ 5 |
|
|
|
|
|
A_12 m0.8_T19_H4-gear.stl |
A_11 H1-disk+m0.6_T19_H2.5 -gear+H1-disk.stl |
A_15 m0.8_T12_H4-gear +H1-disk.stl |
A_22 m0.8_T10_H3-gear +H2-cylinder.stl |
A_29 m0.7_T10_H5-gear_uda.stl |
5 |
m0.5,10歯,高さ9+円柱,高さ4 |
m0.5,10歯,高さ2.5+円柱,高さ6 |
m0.5,9歯,高さ5 |
m0.4,10歯,高さ4 |
|
幅 6X奥行 6X高さ 13 |
幅 6X奥行 6X高さ 8.5 |
幅 5.5X奥行 5.5X高さ 5 |
幅 4.8X奥行 4.8 X高さ 4 |
|
|
|
|
|
|
A_27 m0.5_T10_H9-gear+H4-cylinder_uda.stl |
A_28 m0.5_T10_H2.5-gear+H6-cylinder_uda.stl |
A_30 m0.5_T9_H5-gear_uda.stl |
A_31 m0.4_T10_H4-gear_uda.stl |
|
6 |
アンパンマン クレーンゲーム
m0.9,8歯,高さ2.5+円柱,高さ3.5 |
アンパンマン クレーンゲーム
m0.7,9歯,高さ5 |
アンパンマン クレーンゲーム
m0.7,14歯,高さ2.5+円柱,高さ5 |
アンパンマン クレーンゲーム
m0.5,16歯,高さ2.5+円柱,高さ3 |
|
幅 9X奥行 9X高さ 6 |
幅 7.7X奥行 7.7X高さ 5 |
幅 11.2X奥行 11.2X高さ 7.5 |
幅 9X奥行 9 X高さ 5.5 |
|
|
|
|
|
|
A_16 m0.9_T8_H2.5-gear+H3.5-cylinder.stl |
A_17 m0.7_T9_H5-gear.stl |
A_18 m0.7_T14_H2.5-gear+H5-cylinder.stl |
A_19 m0.5_T16_H2.5-gear+H3-cylinder.stl |
|
7 |
R/Cカー
円柱,高さ2.5+m0.7-m0.5_12歯,高さ3.5+ 円柱,高さ2 |
R/Cカー
円柱,高さ2+m0.7-m0.5_10歯,高さ2.5 |
R/Cカー
円柱,高さ6.5+m0.67-m0.42_20歯,高さ2 |
DEERC RC オフロードカー
m0.5,20歯/72歯,高さ1 |
洗濯機
m0.6,28歯,高さ3 |
幅 10X奥行 10X高さ 8 |
幅 12X奥行 12X高さ 4.5 |
幅 14.5X奥行 14.5 X高さ 9 |
幅 29X奥行 23X高さ 4 |
幅 78X奥行 11X高さ 3 |
|
|
|
|
|
A_13 H2.5-cylinder+m0.7-m0.5_T12_H3.5-bevelgear+H2-cylinder.stl |
A_32 H2-cylinder+m1.0-m0.7_T10_H2.5-bevelgear_uda.stl |
A_33 H6.5-cylinder+m0.67-m0.42_T20_H2-bevelgear_uda.stl |
A_14 m0.5_T20-72_H1-crowngear.stl |
A_23_m0.6_T28_H3-rackgear.stl |
おもちゃの種類の選択に戻る
B.電池カバー
外径寸法は、ネジ留め突起と引っ掛け爪を除いています。
2 |
アンパンマン 光でひいちゃう 育脳キーボード |
|
|
|
|
幅 69X奥行 60X高さ 3 |
|
|
|
|
|
|
|
|
|
B_18 Anpanman_Ikunoukeyboad-Batt_cover.stl |
|
|
|
|
おもちゃの種類の選択に戻る

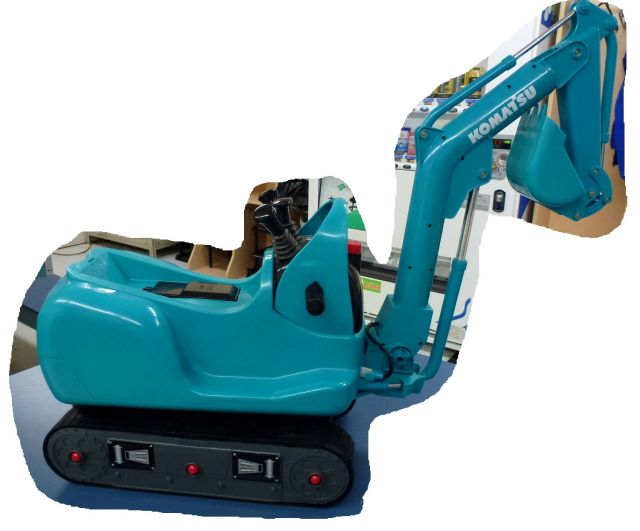

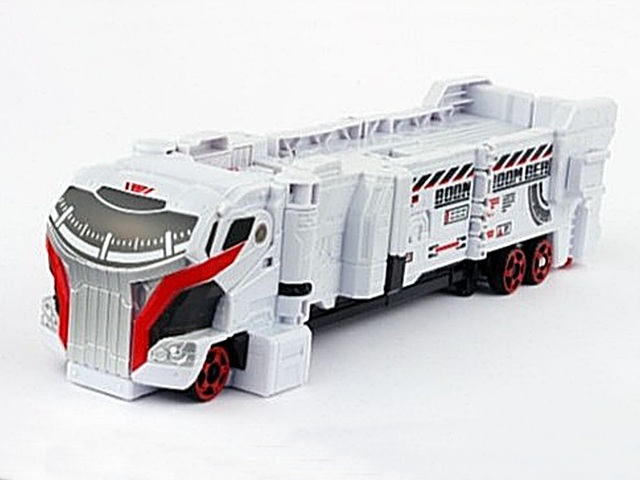

1. 自動車・建設機械・飛行機・ヘリ・船
2 |
RC カー ステアリングアジャスタ - B |
RC カー ステアリングアジャスタ - C |
Hulna ショベルカー リンク |
ジョーセン ダートマックス Jr ステアリングギア |
RC カー ステアリングステー |
幅 14.5X 8奥行 X高さ 10 |
幅 14.5X奥行 8X高さ 8.5 |
幅 11X奥行 11X高さ 30 |
幅 21X奥行 21X高さ 7 |
幅 28X奥行 9X高さ 21 |
|
|
|
|
|
01_04 RC_car-Steering_aduster-B.stl |
01_05 RC_car-Steering_aduster-C.stl |
01_06 Hulna_Shovelcar-rink.stl |
01_07 Jozen_Dartmaxx_Jr-Stairing_gear_uda.stl |
01_08 RC-StairingStay_uda.stl |
おもちゃの種類の選択に戻る
2. 新幹線・機関車・客車・電車・客車
おもちゃの種類の選択に戻る

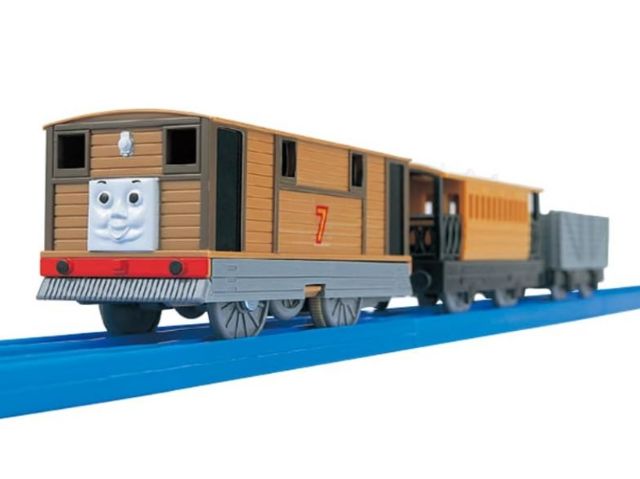

3. プラレール
おもちゃの種類の選択に戻る
4. 線路・踏切・ドライブ・駐車場・工場
おもちゃの種類の選択に戻る
5. ロボット・動物・怪獣・合体・変形玩具
おもちゃの種類の選択に戻る
13-1. 人形ぬいぐるみ
おもちゃの種類の選択に戻る
13-2.動物ぬいぐるみ
4 |
イワヤ 赤ちゃんシリーズ ワンちゃん No1 ギア
長円柱,高さ8+m0.5,32歯,高さ2+円柱,高さ3+凸,t3.5 |
イワヤ 赤ちゃんシリーズ ワンちゃん No2 ギア
m0.5,28歯,高さ1.4+円柱,高さ1.0+m0.5,12歯,高さ5.4 |
|
|
|
幅 17X奥行 17X高さ 16.5 |
幅 15X奥行 15X高さ 7.8 |
|
|
|
|
|
|
|
|
13_13 Iwaya_dog_No1-gear.stl |
13_14 Iwaya_dog_No2-gear.stl |
|
|
|
おもちゃの種類の選択に戻る
14. 楽器・音楽玩具・オルゴール・メリー
おもちゃの種類の選択に戻る
|
